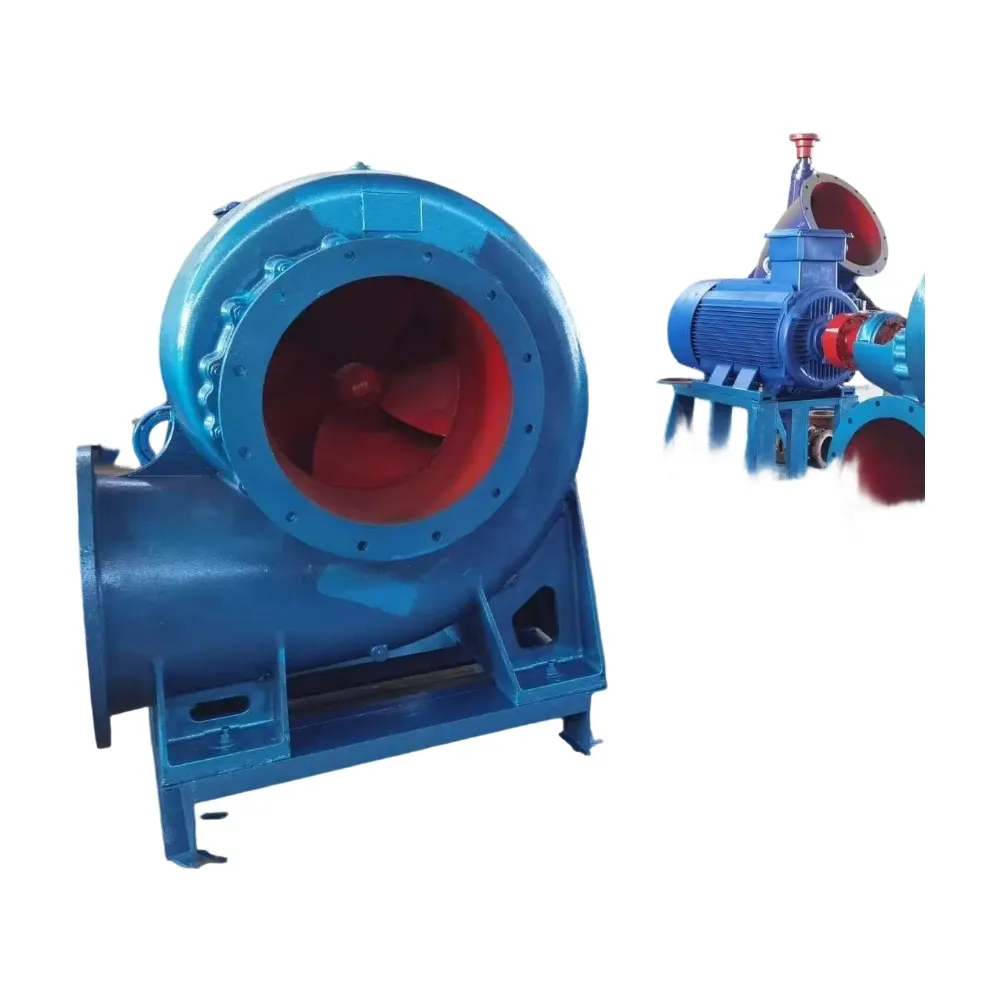

HW Horizontal Mixed Flow Centrifugal Pump

Die HW-Zentrifugalpumpe ist eine horizontale, einstufige, einseitig ansaugende Spiralmischstrompumpe. Sie kombiniert die Hochflussleistung einer Axialstrompumpe mit der Druckkapazität einer Zentrifugalpumpe. Daher ist sie ideal zum Fördern großer Wassermengen bei niedrigem oder mittlerem Hub.

Ihre einfache Konstruktion ermöglicht zuverlässigen Betrieb in Bewässerungs-, Entwässerungs-, Rohwassertransport-, Kühlwasserkreislauf- und kommunalen Wassersystemen. Darüber hinaus bietet die horizontale Anordnung einen einfachen Zugang für Inspektion und Wartung.

Die Jingjiang Xiangsu Pump Industry Co., Ltd. kann die Pumpe gemäß der erforderlichen Durchflussmenge, des Hubs, der Installationsbedingungen, der Motorspezifikationen und der Rohrleitungsanordnung konfigurieren.

Leistungsbereich der HW-Zentrifugalpumpe

Die HW-Serie umfasst mehrere Einlassgrößen, Laufraddurchmesser, Drehzahlen und hydraulische Konfigurationen.

Diese Zahlen beschreiben den allgemeinen HW-Produktbereich. Der genaue Durchfluss, Hub, Effizienz, Drehzahl, Motorleistung und Saugleistung hängen vom ausgewählten Modell und Betriebspunkt ab.

Hoher Durchfluss mit mittlerem Hub

Das Mischstromlaufrad bewegt Wasser sowohl axial als auch radial. Daher kann die HW-Pumpe einen weitaus höheren Durchfluss liefern als viele Standard-Einlasszentrifugalpumpen, während sie mehr Hub als eine typische Axialstrompumpe beibehält.

Diese hydraulische Konstruktion macht die Pumpe geeignet für Systeme, die einen kontinuierlichen Hochvolumentransport benötigen. Sie kann auch die Anzahl kleinerer Pumpen in einer großen Pumpstation reduzieren.

Wichtige Betriebsvorteile umfassen:

• Hohe Wassertransportkapazität
• Breiter effizienter Betriebsbereich
• Stabile Niedrighubleistung
• Kompakte horizontale Anordnung
• Einfache Installation
• Einfacher Zugang zu internen Komponenten

Horizontale Spiralpumpenkonstruktion

Die Hauptkomponenten umfassen das Spiralgehäuse, den Pumpendeckel, das Mischstromlaufrad, die Welle, die auswechselbare Wellenbuchse, das Lagergehäuse, die Wellendichtung, die Kupplung, den Motor und das Sockelgestell.

Wasser tritt entlang der Wellenrichtung in die Pumpe ein. Das rotierende Laufrad gibt dann Energie an das Wasser ab und lenkt es in das Spiralgehäuse. Schließlich sammelt das Gehäuse den Durchfluss und leitet ihn zur Ablassverbindung.

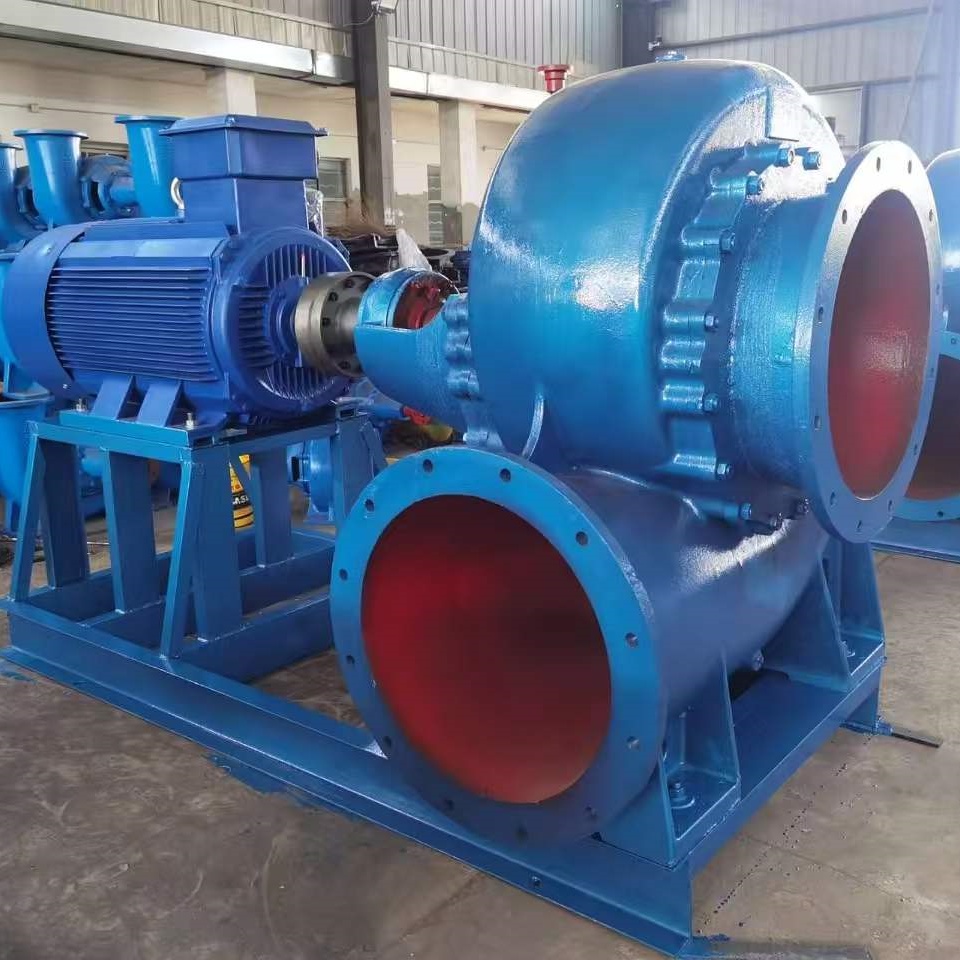

Die großen Saug- und Ablassöffnungen in den Produktbildern unterstützen den Hochvolumentransport von Wasser. Gleichzeitig helfen das verstärkte Gehäuse und die Sockelstruktur, die Ausrichtung unter Dauerbetriebsbedingungen aufrechtzuerhalten.

Anpassbare hydraulische Leistung

Verschiedene Projekte erfordern möglicherweise unterschiedliche Durchfluss- und Hubkombinationen. Daher kann der Hersteller die Pumpenleistung durch folgende Maßnahmen anpassen:

• Kürzung des Laufraddurchmessers
• Alternative Laufraddesigns
• Auswahl der Pumpendrehzahl
• Auswahl der Motordrehzahl
• Variable Drehzahlübertragung
• Verschiedene Riemenscheibenverhältnisse
• Individuelle Motorkopplung

Ein angepasstes Laufrad kann durch ein Suffix wie „A“ identifiziert werden. Jedoch beeinflusst jede Änderung des Laufraddurchmessers oder der Drehzahl auch Effizienz, Wellenleistung und NPSH. Die endgültige Auswahl sollte daher auf der vollständigen Pumpenkurve basieren.

Direkt- oder variable Drehzahlantrieb

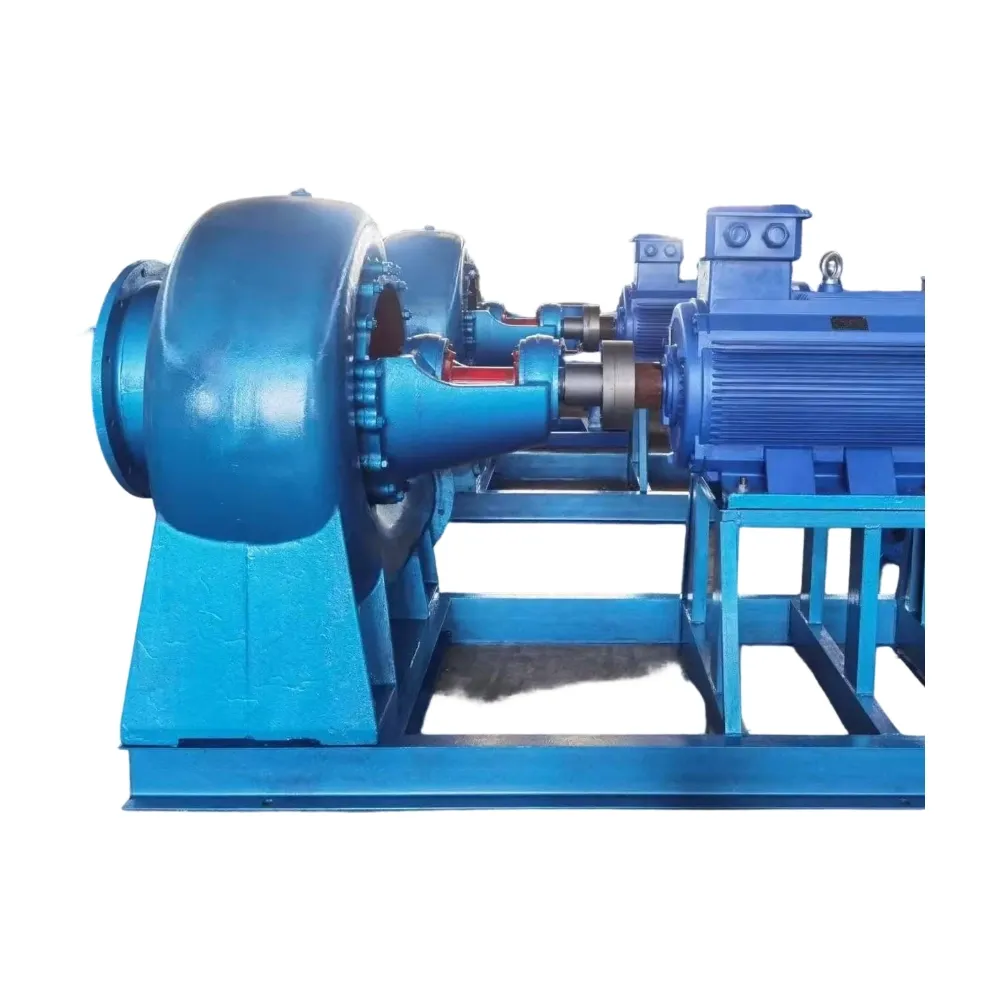

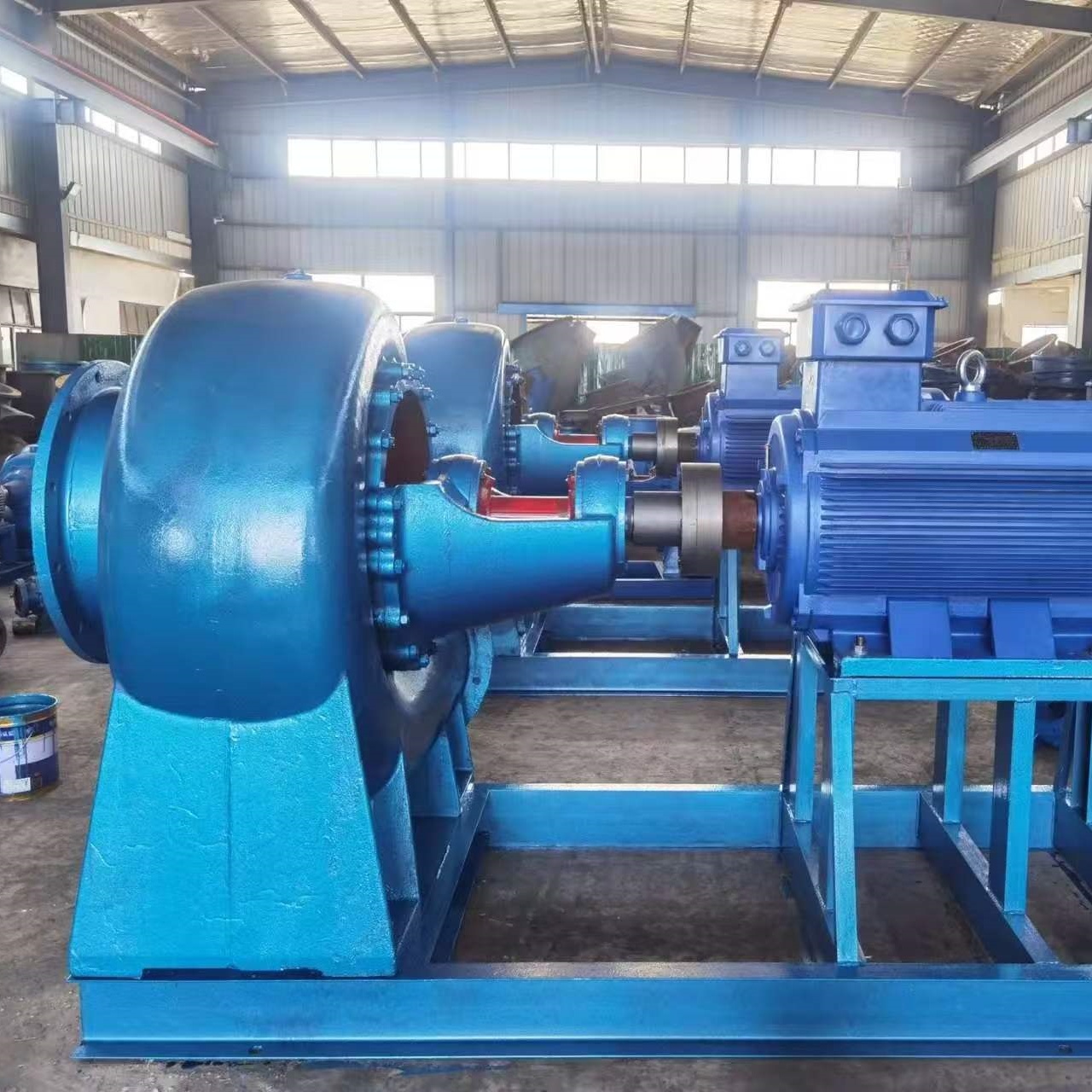

Die HW-Horizontalmischstrompumpe kann über eine Kupplung direkt an einen Elektromotor angeschlossen werden. Diese Anordnung bietet eine stabile Leistungsübertragung und eine kompakte Geräteanordnung.

Eine variable Drehzahl- oder riemengetriebene Konfiguration kann ebenfalls verwendet werden. Darüber hinaus kann ein Dieselmotorantrieb für ferne Bewässerung, Hochwasserkontrolle oder Notentwässerungssysteme in Betracht gezogen werden, wo kein Netzstrom verfügbar ist.

Die Antriebsmaschine sollte gemäß der erforderlichen Pumpendrehzahl, der aufgenommene Leistung, der Startmethode, der Spannung, der Frequenz und den Standortbedingungen ausgewählt werden.

Wellendichtungs- und Lageroptionen

Eine Packungsdichtung wird üblicherweise verwendet, um Lufteintritt und Wasserverlust um die Welle zu kontrollieren. Mechanische Dichtungen können ebenfalls in Betracht gezogen werden, wenn das Projekt eine strengere Leckagekontrolle erfordert.

Die auswechselbare Wellenbuchse schützt die Hauptwelle vor Abnutzung im Dichtungsbereich. Daher können Wartungsteams die Buchse ersetzen, statt die gesamte Welle auszutauschen.

Abhängig von der Pumpengröße kann die Welle durch ein Lagergehäuse oder einen größeren Lagerbock gestützt werden. Lager können gemäß der ausgewählten Konfiguration mit Öl oder Fett geschmiert werden.

Materialien für Wassertransportaufgaben

Standard-HW-Pumpen werden üblicherweise mit Gusseisen- oder Sphärogussgehäusen geliefert. Unterschiedliche Laufrad- und Wellenmaterialien können gemäß der Wasserqualität und den Betriebsbedingungen ausgewählt werden.

Verfügbare Konfigurationen können umfassen:

• Gusseisenpumpengehäuse
• Sphärogusspumpengehäuse
• Gusseisen- oder Sphärogusslaufrad
• Bronzelaufrad
• Edelstahlaufrad
• Edelstahlwelle
• Auswechselbare Wellenbuchse
• Packungs- oder mechanische Dichtung

Für leicht korrosives Wasser, Meerwasser oder industrielles Prozesswasser muss die vollständige Materialkombination überprüft werden. Gehäuse, Laufrad, Welle, Buchse, Befestigungselemente und Dichtung sollten alle mit der Flüssigkeit kompatibel sein.

Anwendungen von HW-Mischstrompumpen

Die HW-Zentrifugalpumpe eignet sich für viele Hochvolumewassersysteme, darunter:

• Landwirtschaftliche Bewässerung
• Land- und Flussentwässerung
• Kommunale Hochwasserkontrolle
• Regenwasserpumpstationen
• Rohwasseraufnahme
• Industrielle Wasserversorgung
• Kühlwasserkreislauf
• Städtischer Wassertransport
• Stausee- und Kanalprojekte
• Notentwässerung
• Aquakulturwasserkreislauf
• Wasserwerkaufnahmesysteme

Die Standardpumpe ist hauptsächlich für sauberes Wasser oder Flüssigkeiten mit ähnlichen physikalischen und chemischen Eigenschaften konzipiert. Wasser mit großen Feststoffen, abrasiven Partikeln, Fasern oder schwerem Schlamm erfordert eine separate technische Überprüfung.

Installationsanforderungen

Die Pumpe sollte auf einem ebenen und starren Fundament installiert werden. Darüber hinaus müssen die Pumpen- und Motorwellen sorgfältig ausgerichtet werden, nachdem das Sockelgestell befestigt und die Rohrleitungen angeschlossen sind.

Die Saug- und Ablassrohre sollten unabhängige Stützen haben. Das Rohrleitungsgewicht darf nicht auf das Pumpengehäuse übertragen werden.

Vor dem Start:

• Füllen Sie das Pumpengehäuse und das Saugrohr mit Wasser.
• Entfernen Sie eingeschlossene Luft aus der Saugleitung.
• Bestätigen Sie die richtige Drehrichtung.
• Überprüfen Sie die Kupplungsausrichtung.
• Öffnen Sie die erforderlichen Einlassventile.
• Bestätigen Sie, dass die Lager genügend Schmiermittel haben.
• Drehen Sie die Welle manuell, um Reibung zu überprüfen.

Die Pumpe darf nicht leer laufen. Betreiber sollten während des Betriebs auch Durchfluss, Ablassdruck, Vibration, Lagertemperatur und Dichtungsleckage überwachen.

Auswahl der richtigen HW-Pumpe

Die Pumpenauswahl sollte mit dem erforderlichen Betriebspunkt beginnen, nicht nur mit dem Rohrdurchmesser. Eine überdimensionierte Pumpe kann weit von ihrem effizientesten Betriebspunkt entfernt laufen, während eine unterdimensionierte Pumpe den erforderlichen Durchfluss nicht erreichen kann.

Bitte geben Sie folgende Informationen bei der Anfrage eines Angebots an:

• Erforderlicher Durchfluss und Hub
• Statisches Wasserstandsniveau
• Längen der Saug- und Ablassrohre
• Rohrdurchmesser und Armaturen
• Wassertemperatur
• Wasserqualität und Feststoffgehalt
• Erforderliche Motorspannung und -frequenz
• Elektrischer oder Dieselantrieb
• Innen- oder Außeninstallation
• Dauer- oder intermittierender Betrieb

Mit vollständigen Systemdaten kann der Hersteller die Pumpengröße, das Laufrad, die Drehzahl, den Motor, die Materialien, das Sockelgestell und die Kupplung genauer auswählen.

Herstellerkonfigurationsunterstützung

Die Jingjiang Xiangsu Pump Industry Co., Ltd. kann hydraulische Auswahl, Pumpenkurvenanpassung, Motor konfiguration, Materialauswahl, Sockelfertigung, Kupplungsanordnung und Installationszeichnungsunterstützung bereitstellen.

Individuelle Flanschstandards, Motorspannungen, Beschichtungssysteme, Kupplungsschutzabdeckungen und Überwachungsaccessoires können auch für industrielle und Infrastrukturprojekte überprüft werden.

Häufig gestellte Fragen

Ist eine HW-Pumpe eine Zentrifugalpumpe oder eine Axialstrompumpe?

Es handelt sich um eine Mischstrompumpe. Ihr Laufrad erzeugt sowohl radialen als auch axialen Fluss, wodurch ihre Leistung zwischen Zentrifugal- und Axialstrompumpen liegt.

Kann sie Abwasser handhaben?

Die Standardversion ist für sauberes Wasser oder ähnliche Flüssigkeiten gedacht. Abwasser mit Feststoffen oder Fasern erfordert eine technische Bewertung oder einen anderen Pumpentyp.

Kann sie einen Dieselmotor verwenden?

Ja. Elektromotor, Dieselmotor, Direktkupplung und variable Drehzahlantriebsanordnungen können in Betracht gezogen werden.
