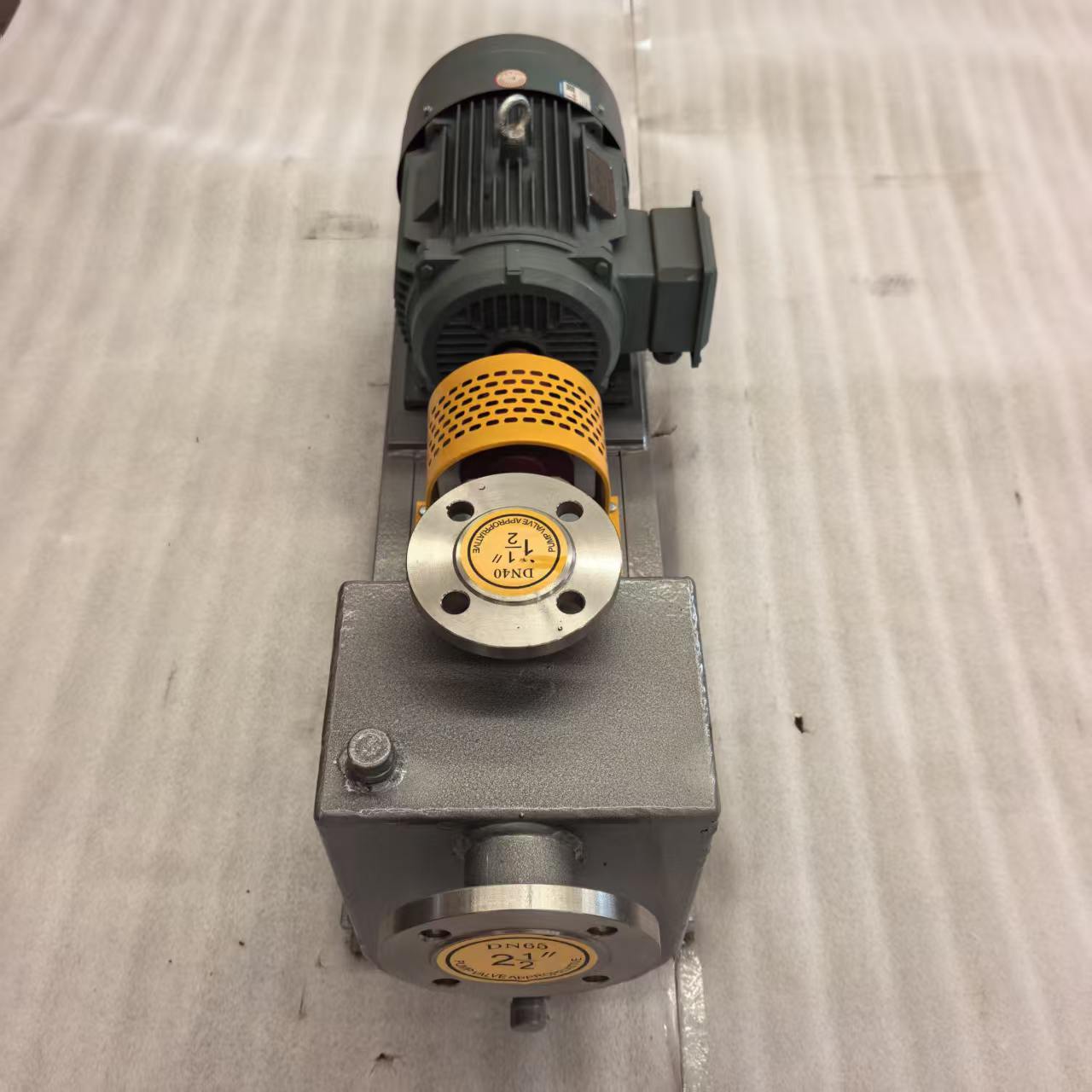

IHZ-Selbstansaugpumpe

Die IHZ-Selbstansaugpumpe ist eine horizontale Kreiselpumpe, die für den chemischen Förderbetrieb konzipiert ist. Sie kombiniert die hydraulische Leistung einer industriellen Chemiepumpe mit einer integrierten Gas-Flüssigkeits-Trennkammer. Daher kann sie Luft aus dem Ansaugrohr entfernen und Flüssigkeit aus einem tiefer gelegenen Tank anheben, nachdem das Pumpengehäuse gefüllt wurde.

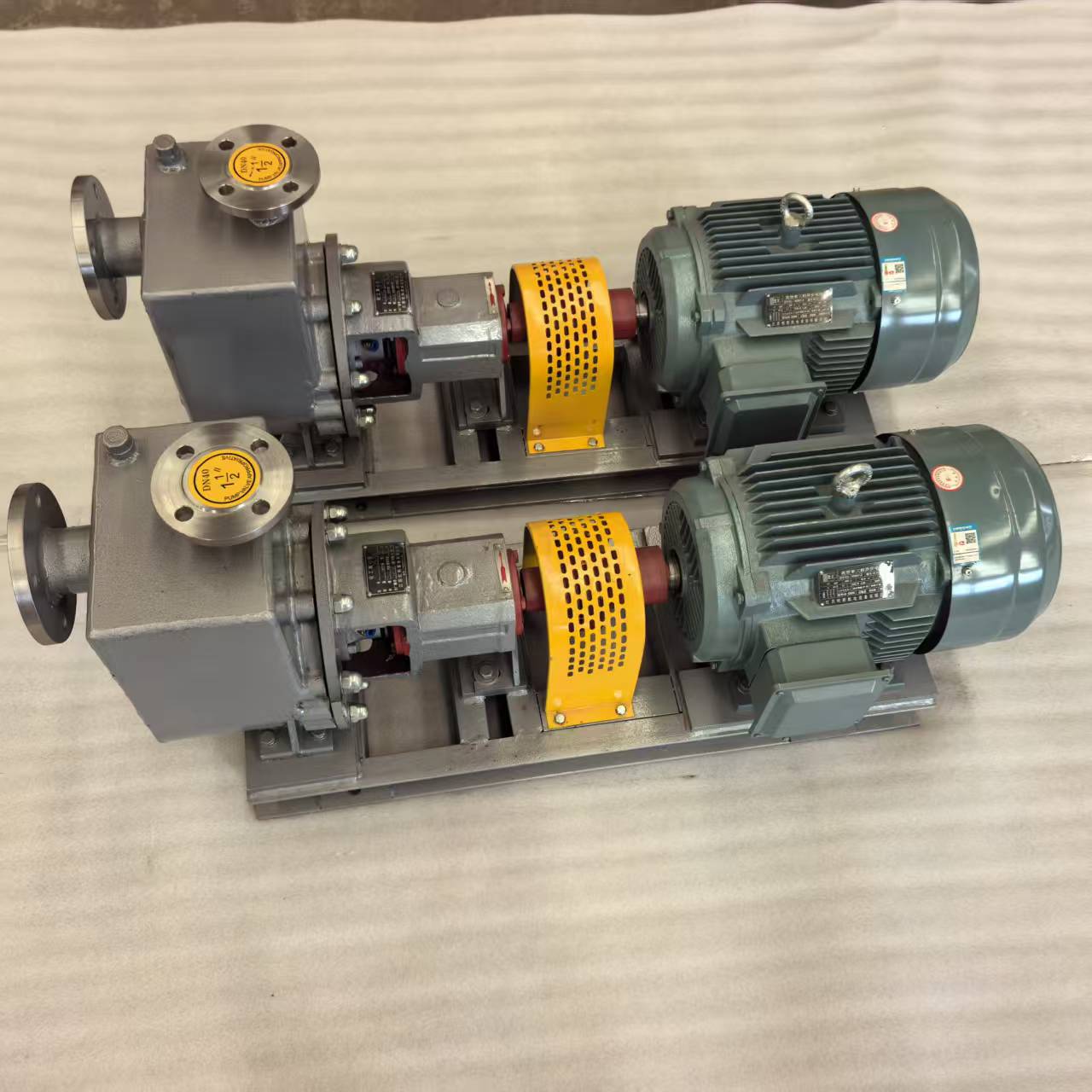

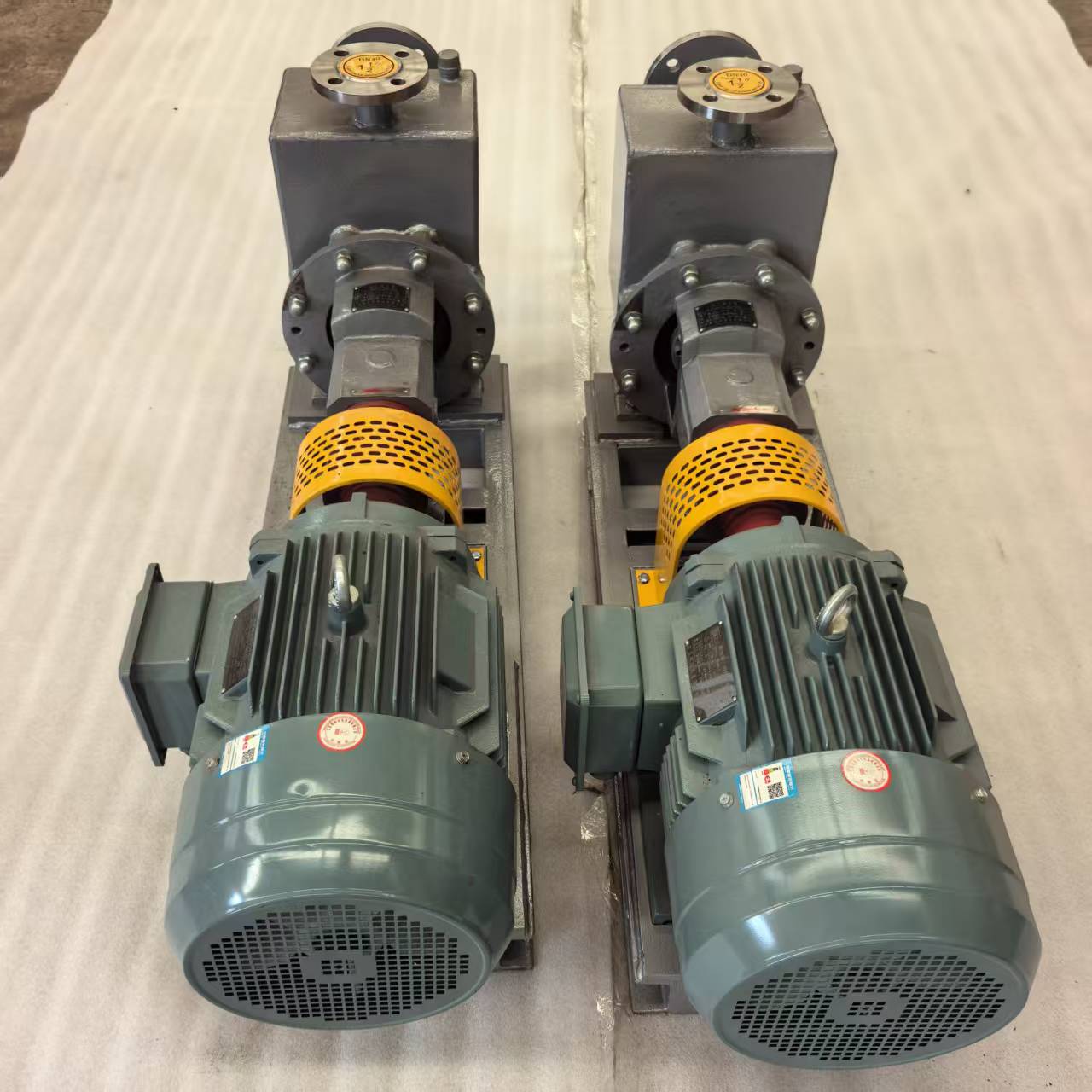

Ihr Edelstahl-Flussweg bietet Widerstand gegen viele Säuren, Laugen, Salzlösungen, Lösungsmittel und Prozessflüssigkeiten. Darüber hinaus bilden die bodenmontierte Pumpe, das Lagergehäuse, die Kupplung, der Schutz und der Motor eine stabile Einheit für den kontinuierlichen industriellen Betrieb.

Als Hersteller von Industriepumpen bieten wir Pumpenauswahl, Materialabstimmung, Dichtkonfiguration, Motorauslegung, Prüfung und Ersatzteilsupport.

Spezifikationen der IHZ-Selbstansaugpumpe

Der genaue Durchfluss, die Förderhöhe, die Leistung und die Ansaugzeit hängen vom ausgewählten Modell ab. Flüssigkeitsdichte, Viskosität, Dampfdruck, Ansaugheight, Temperatur und Rohrlänge müssen ebenfalls berücksichtigt werden.

Funktionsweise des Selbstansaugsystems

Vor dem ersten Start wird die Pumpenkammer mit Flüssigkeit gefüllt. Wenn das Laufrad zu rotieren beginnt, mischt sich diese gespeicherte Flüssigkeit mit Luft aus dem Ansaugrohr.

Das Gas-Flüssigkeits-Gemisch tritt dann in die Trennkammer ein. Hier verläßt die Luft durch den Auslass, während die Flüssigkeit durch den internen Rücklaufkanal zum Laufrad zurückkehrt. Dieser Zyklus wiederholt sich, bis der größte Teil der Luft entfernt wurde.

Dadurch bildet sich ein Vakuum im Ansaugrohr, das Flüssigkeit in die Pumpe saugt. Nach Abschluss des Ansaugvorgangs arbeitet die Pumpe wie eine normale Kreiselpumpe.

Edelstahlkonstruktion

Das Pumpengehäuse, das Laufrad und der Deckel können aus verschiedenen Edelstahlsorten hergestellt werden. Daher kann das benetzte Material der chemischen Zusammensetzung und der Betriebstemperatur angepasst werden.

Übliche Optionen umfassen:

• SS304 für allgemeine industrielle Flüssigkeiten
• SS316 für verbesserte Korrosionsbeständigkeit
• SS316L für ausgewählte chemische und pharmazeutische Aufgaben
• Duplex-Edelstahl für chloridhaltige Flüssigkeiten
• Speziallegierungen für anspruchsvolle Anwendungen

Jedoch ist kein einzelnes Material für jedes Chemikalie geeignet. Der Flüssigkeitsname, die Konzentration, die Temperatur und der Kontaminationsgrad müssen vor der Produktion überprüft werden.

Optionen für mechanische Dichtungen

Die mechanische Dichtung verhindert, dass Flüssigkeit um die rotierende Welle herum austritt. Da chemische Aufgaben variieren, sind mehrere Dichtstrukturen und Dichtflächenmaterialien verfügbar.

Dichtungsoptionen umfassen:

• Interne einzelne mechanische Dichtung
• Externe mechanische Dichtung
• Doppelte mechanische Dichtung
• PTFE-Faltenbalgdichtung
• Siliciumcarbid-Dichtflächen
• Wolframcarbid-Dichtflächen
• Kohlenstoff- und Keramikkombinationen
• EPDM-, FKM- oder PTFE-Nebenabdichtungen

Für Flüssigkeiten mit kleinen Verunreinigungen kann eine hart-auf-hart Siliciumcarbid-Dichtung ausgewählt werden. Die IHZ-Pumpe ist jedoch nicht für schwere Schlämme oder große abrasive Feststoffe vorgesehen.

Rückzieh-Pumpenkonstruktion

Die IHZ-Selbstansaugpumpe verwendet eine Rückziehstruktur. Daher können Techniker das Lagergehäuse, die Welle, die Dichtung und das Laufrad von der Motorsseite entfernen, ohne das Hauptpumpengehäuse von der Rohrleitung zu trennen.

Diese Konstruktion reduziert die Wartungszeit. Darüber hinaus hilft sie der Anlage, die Ansaug- und Auslassrohrleitungen während der Inspektion an Ort und Stelle zu halten.

Die flexible Kupplung trennt auch die Motorwelle von der Pumpenwelle. Folglich kann jedes Teil unabhängig gewartet oder ausgetauscht werden.

Hauptproduktmerkmale

• Selbstansaugförderhöhe bis 5,5 m
• Stabile Edelstahlkonstruktion
• Integrierte Gas-Flüssigkeits-Trennkammer
• Stabile horizontale Installation
• Austauschbare mechanische Dichtung
• Rückzieh-Wartungsdesign
• Breite Durchfluss- und Förderhöhenabdeckung
• Niedrige Vibration bei korrekter Ausrichtung
• Standard- oder explosionsgeschützte Motoroptionen
• Spezialmaterialien und Flanschnormen
• Geeignet für kontinuierlichen industriellen Betrieb
• Einfacher Zugang zu Lagern und rotierenden Teilen

Industrielle Anwendungen

Die IHZ-Selbstansaugpumpe wird dort verwendet, wo die Flüssigkeitsquelle unter der Pumpe liegt oder wo häufiges Entleeren eine Standardkreiselpumpe weniger praktisch macht.

Typische Anwendungen umfassen:

• Entladung von chemischen Lagerbehältern
• Säure- und Laugenförderung
• Kreislauf von organischen Lösungsmitteln
• Pharmazeutische Flüssigkeitsförderung
• Galvanisierungsanlagen
• Metallbeizsysteme
• Pestizid- und Düngemittelanlagen
• Papier- und Zellstoffverarbeitung
• Farbe- und Pigmentproduktion
• Erdöl- und petrochemische Anlagen
• Industrielle Abwasserförderung
• Tankfarm-Entwässerung
• Seltenerdverarbeitung
• Elektronische Chemiesysteme

Geeignete Flüssigkeiten

Mit dem richtigen Material und der richtigen Dichtung kann die Pumpe viele niedrigviskose industrielle Flüssigkeiten handhaben, darunter Säuren, alkalische Lösungen, Lösungsmittel, Salzlösungen, Alkohole, Prozesswasser und ausgewählte oxidierende Flüssigkeiten.

Die Pumpe sollte jedoch nicht für ein nicht bestätigtes Chemikalie verwendet werden. Hochflüchtige Flüssigkeiten, konzentrierte Säuren, kristallisierende Medien und Flüssigkeiten mit Feststoffen erfordern eine detaillierte Anwendungsüberprüfung.

Installation und Inbetriebnahme

Installieren Sie die Pumpe auf einer starren, ebenen Fundament. Richten Sie dann die Pumpen- und Motorwellen aus, bevor Sie die Kupplung verbinden. Die Ansaug- und Auslassrohre müssen unabhängige Stützen haben, damit ihr Gewicht das Pumpengehäuse nicht belastet.

Halten Sie das Ansaugrohr kurz und direkt. Stellen Sie außerdem sicher, dass alle Ansaugverbindungen luftdicht sind, da selbst ein kleiner Luftdurchlass die Ansaugleistung reduzieren kann.

Vor dem Start:

• Füllen Sie die Pumpenkammer mit Flüssigkeit.
• Bestätigen Sie die richtige Motorrichtung.
• Prüfen Sie die Kupplungsausrichtung.
• Öffnen Sie das Ansaugventil vollständig.
• Drehen Sie die Welle von Hand.
• Bestätigen Sie, dass die mechanische Dichtung geeignet ist.
• Entfernen Sie eingeschlossene Luft aus dem Auslasssystem.

Die Pumpe darf nicht leer laufen. Betreiber sollten auch einen langen Betrieb mit geschlossenem Auslassventil oder unterhalb des erlaubten Mindestdurchflusses vermeiden.

Herstelleranpassung und Prüfung

Wir können die IHZ-Selbstansaugpumpe gemäß der erforderlichen Aufgabe und den Standortbedingungen konfigurieren. Verfügbare Dienstleistungen umfassen:

• Hydraulische Modellauswahl
• SS304-, SS316- und SS316L-Konstruktion
• Auswahl der mechanischen Dichtung
• Anpassung des Laufraddurchmessers
• Standard- oder explosionsgeschützter Motor
• Spezialspannung und -frequenz
• DIN-, ANSI- oder GB-Flansche
• Grundrahmen und Kupplungsschutz
• Schutzbeschichtung und Namensschild
• Leistungs- und Dichtungsprüfungen
• Exportverpackung
• Ersatzteillieferung

Für eine genaue Auswahl geben Sie bitte den erforderlichen Durchfluss, die Gesamthöhe, die Ansaugheight, den Flüssigkeitsnamen, die Konzentration, die Temperatur, die Dichte, die Viskosität, den Partikelgehalt, die Motorspannung und die Betriebsstunden an.

Häufig gestellte Fragen

Braucht die IHZ-Pumpe vor dem Start ein Ansaugen?

Ja. Füllen Sie das Pumpengehäuse vor dem ersten Start. Gespeicherte Flüssigkeit unterstützt dann spätere Selbstansaugzyklen.

Was ist die maximale Selbstansaugförderhöhe?

Die typische Maximalhöhe beträgt 5,5 m. Die tatsächliche Förderhöhe hängt von der Flüssigkeitstemperatur, der Länge des Ansaugrohrs, der Luftdichtigkeit und der Installationshöhe ab.

Kann sie korrosive Chemikalien fördern?

Ja, wenn die Edelstahlsorte und die Dichtmaterialien mit
