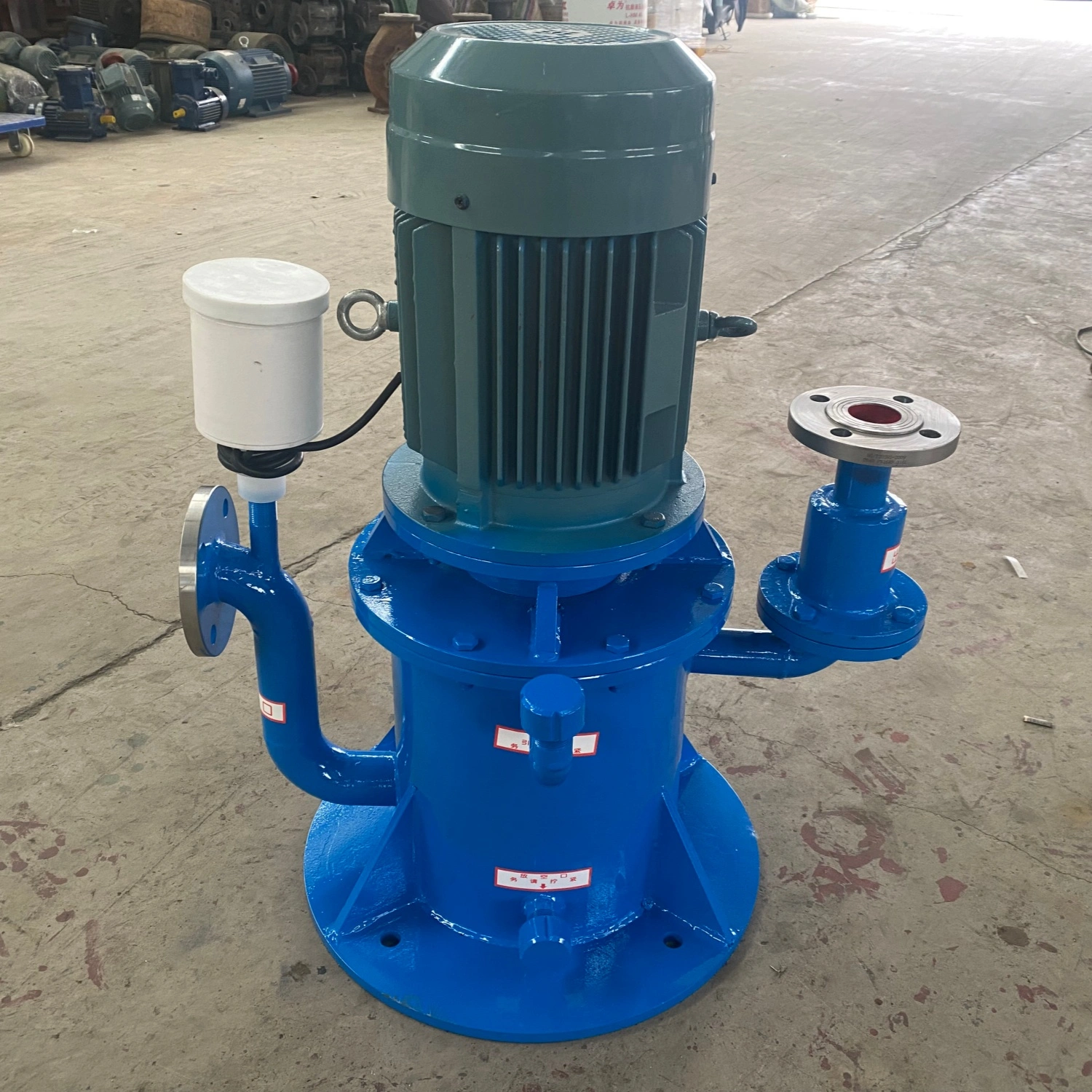

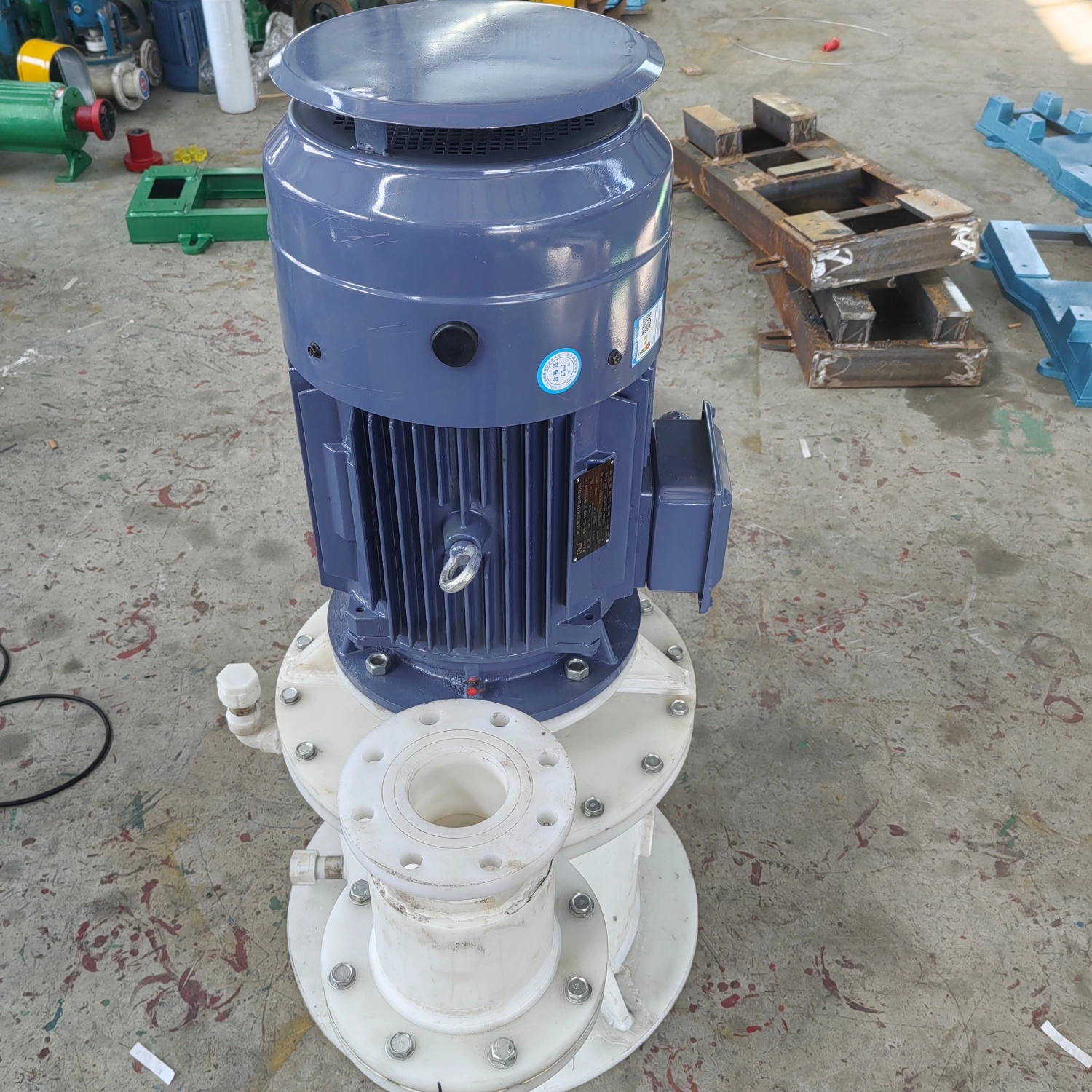

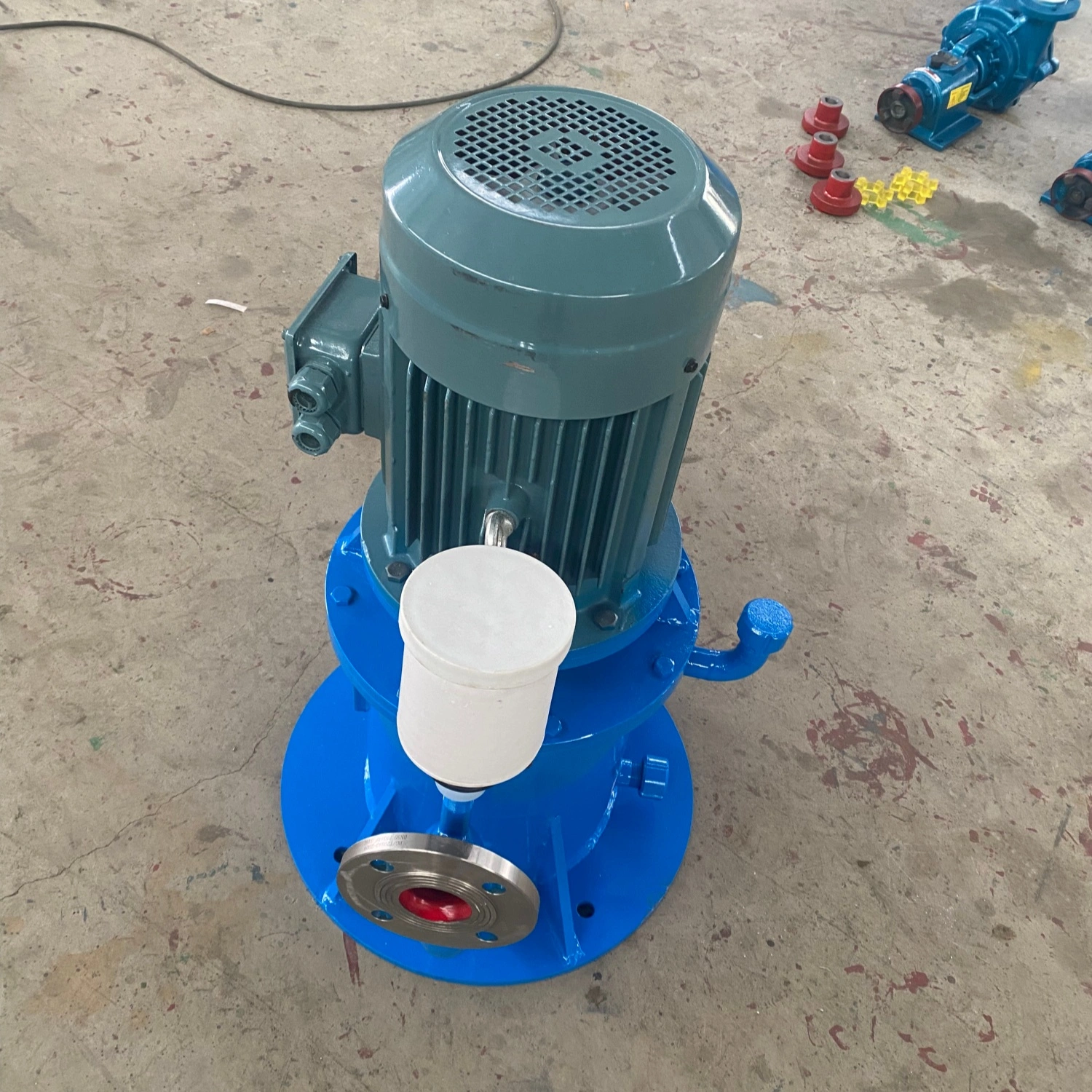

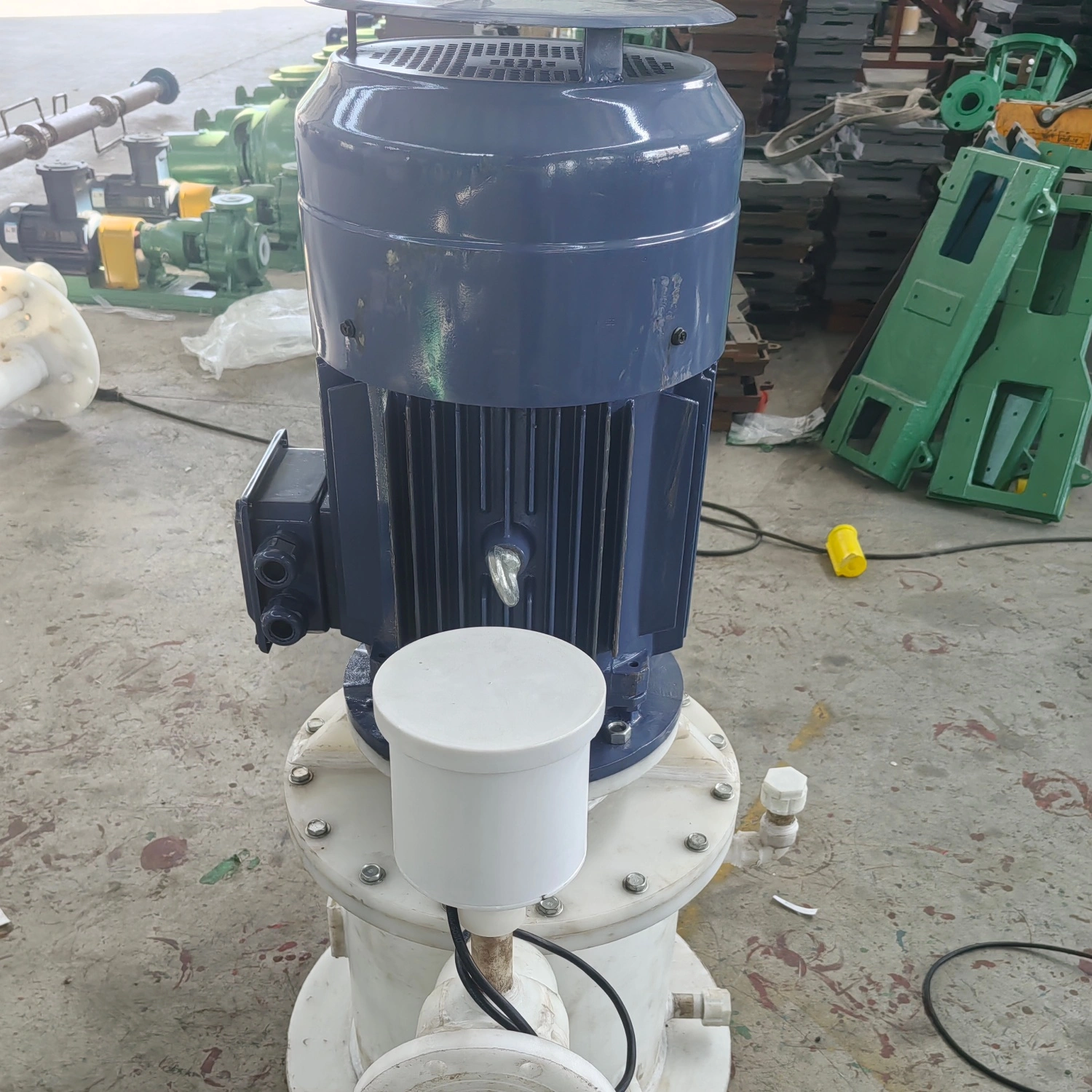

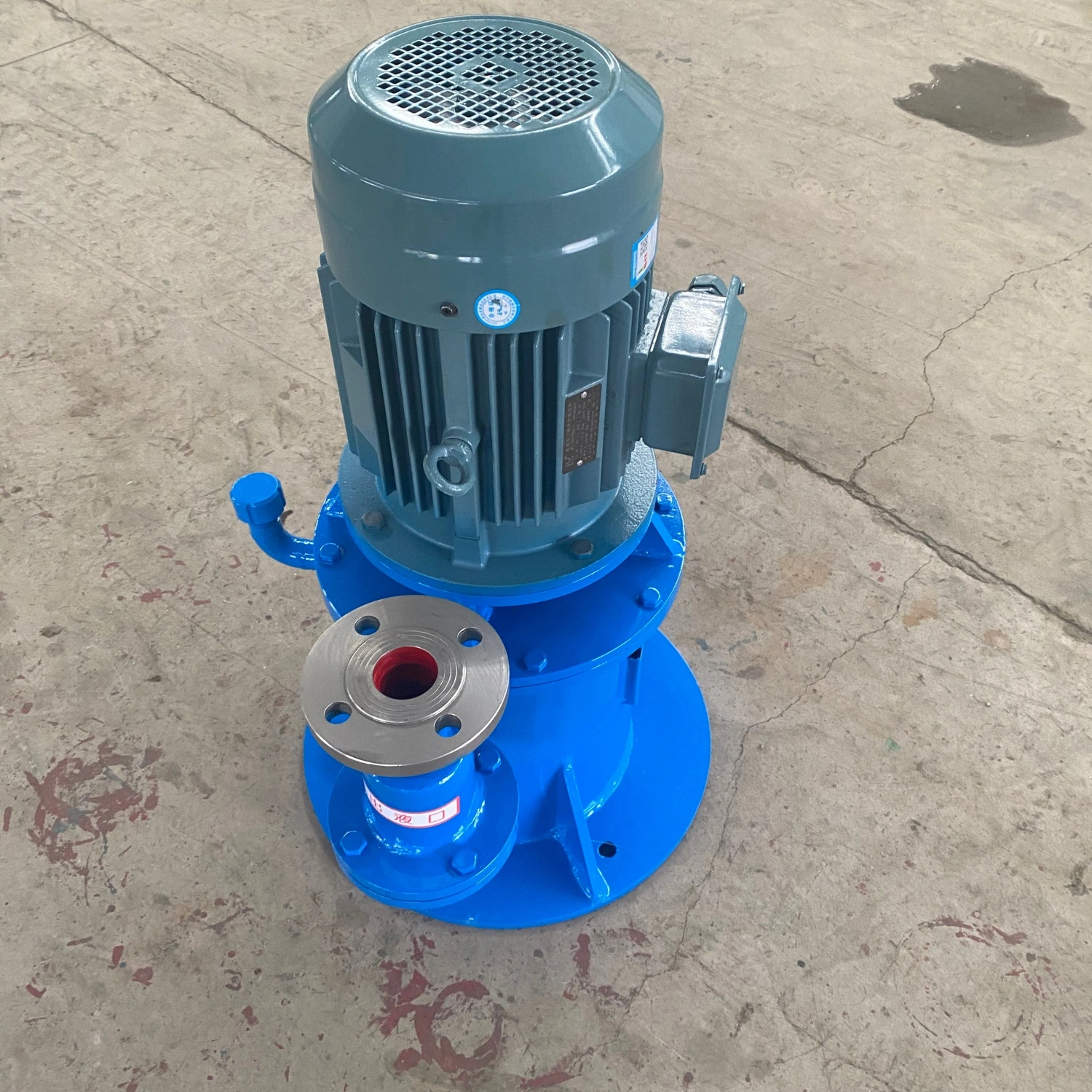

Selbststeuernde Selbstsaugpumpe

Die selbstgesteuerte Selbstansaugpumpe vom Typ XSU ist eine vertikale Kreiselpumpe für einen schnellen und stabilen Flüssigkeitstransfer. Sie kann oberhalb des Flüssigkeitsspiegels installiert werden. Daher bleiben Motor und Hauptarbeitsbauteile leicht zugänglich.

Diese Pumpe wird oft als WFB-dichtungslose, selbstgesteuerte Selbstansaugpumpe bezeichnet. Sie kombiniert eine Kreiselpumpe, eine Selbstansaugkammer und ein automatisches Luftsteuersystem. Dadurch kann sie Luft aus der Saugleitung entfernen und ansaugen, ohne dass der Motor eingetaucht ist oder eine lange Antriebswelle verwendet wird.

Die kompakte vertikale Bauform spart zudem Stellfläche. Außerdem kann die Pumpe in verschiedenen Metallen und korrosionsbeständigen Werkstoffen gebaut werden. Sie eignet sich für Entwässerung, Abwassertransport, chemische Prozesse, Tankentleerung und andere industrielle Aufgaben.

Funktionsweise des Selbststeuersystems

Vor dem ersten Start muss die Pumpe entsprechend der Betriebsanleitung befüllt und in Betrieb genommen werden. Während des Betriebs unterstützt das Luftsteuersystem dabei, eingeschlossene Luft aus der Saugleitung zu entfernen. Die Pumpe kann dann Flüssigkeit in das Gehäuse ziehen und den normalen Kreiselpumpbetrieb aufnehmen.

Eine Power-Dichtung wirkt während des Laufs der Pumpe. Eine zusätzliche Dichtungseinheit unterstützt das Aggregat beim Stillstand. Da die Standardbauweise nicht auf eine herkömmliche dynamische Gleitringdichtung angewiesen ist, kann sie bei geeigneten Einsätzen den üblichen Dichtungswartungsaufwand verringern.

Die Saugleitung muss jedoch luftdicht bleiben. Eine undichte Verbindung, ein blockierter Einlass oder eine zu große Saughöhe können den ordnungsgemäßen Ansaugvorgang verhindern.

Wesentliche Produktvorteile

• Automatische Ansaugregelung für einfachere Inbetriebnahme
• Vertikale Bauform mit geringerem Platzbedarf
• Montage oberhalb der Flüssigkeit für besseren Servicezugang
• Keine lange eingetauchte Welle und kein unterwasserinstallierter Motor
• Power-Dichtungskonstruktion für reduzierten Dichtungsverschleiß
• Große Selbstansaugkammer für stabilen Betrieb
• Optionen in Gusseisen, Stahlguss, Edelstahl und mit Auskleidung
• Optionen für Standard-, Außen- und zugelassene explosionsgeschützte Motoren
• Saug- und Druckanschlüsse mit Flansch
• Kundenspezifische Motorspannung, Frequenz, Grundrahmen und Steuerung

Typischer Leistungsbereich

Die folgenden Daten beschreiben die breitere WFB-Produktfamilie. Sie stellen nicht die Kenngröße einer einzelnen festen Pumpe dar.

Der tatsächliche Förderstrom, die Förderhöhe, die Saughöhe, die Motorleistung und die Anschlussgröße müssen für den jeweiligen Betriebspunkt ausgewählt werden.

Materialoptionen

Die Werkstoffwahl wirkt sich direkt auf die Pumpenlebensdauer und die Prozesssicherheit aus.

Gusseisen ist eine praktische Option für klares Wasser und viele allgemeine Entwässerungsaufgaben. Stahlguss bietet zusätzliche Festigkeit für anspruchsvolle industrielle Systeme. Edelstahl ist dagegen für viele korrosive Flüssigkeiten und saubere Prozessanwendungen verfügbar.

Für stärkere Säuren oder Laugen können verstärkter Kunststoff, UHMWPE oder Teile mit Fluorpolymerauskleidung in Betracht gezogen werden. Dennoch muss die chemische Verträglichkeit vor der Produktion anhand der genauen Flüssigkeitskonzentration, Temperatur und des Feststoffgehalts geprüft werden.

Enthält die Flüssigkeit abrasive Partikel, kann unsere korrosionsbeständige UHB-Mörtelpumpe als weitere mögliche Lösung betrachtet werden.

Häufige Anwendungen

Die selbstgesteuerte Selbstansaugpumpe kann in vielen industriellen und öffentlichen Systemen eingesetzt werden, zum Beispiel:

• Abwassersammlung und Entwässerung
• Transport chemischer Flüssigkeiten
• Tankentleerung und Entleerung von Behältern
• Notfall-Hochwasserschutzpumpwerke
• Kühlwasserumwälzung
• Kommunale Wasser- und Abwasserprojekte
• Entwässerung in Kraftwerken und Stahlwerken
• Bergbau und Mineralaufbereitung
• Galvanik und Oberflächenbehandlung
• Textil-, Papier- und Färbereien
• Marine- oder Meerwassereinsatz mit verträglichen Werkstoffen

Für Anwendungen, bei denen die Pumpe in einer Grube oder einem Tank verbleiben muss, kann eine vertikale FY-Sumpfpumpe geeigneter sein. Für die Wasserförderung in Rohrleitungen ohne Ansauganforderung siehe die horizontale ISW-Pipelinepumpe.

Herstellerauswahl und kundenspezifischer Service

XSU Pump wählt jedes Aggregat nach dem tatsächlichen Betriebspunkt aus und nicht nur nach der Rohrgröße. Unsere Ingenieure prüfen den erforderlichen Förderstrom, die gesamte Förderhöhe, die Flüssigkeitsart, Dichte, Viskosität, Temperatur, den Partikelgehalt, die Saughöhe und die Rohrleitungsführung.

Wir können außerdem konfigurieren:

• Pumpengehäuse und medienberührende Werkstoffe
• Motorspannung und Frequenz
• Flanschnormen
• Außen- oder zugelassene explosionsgeschützte Motoren
• Automatische Schaltschränke
• Grundrahmenabmessungen und Anschlusslagen
• Ersatzteile für geplante Wartung
• OEM-Labels und Projektdokumente

Vor der Produktion erhalten Kunden ein technisches Auswahlblatt zur Freigabe. Damit können das Pumpenmodell, die Motorleistung, die Werkstoffe und die Betriebsgrenzen bestätigt werden.

Entdecken Sie weitere industrielle Flüssigkeitspumpen oder sehen Sie sich unsere industriellen Pumpenlösungen für verwandte Anwendungen an.

Installations- und Betriebshinweise

Die Pumpe muss auf einem festen, ebenen Fundament installiert werden. Halten Sie die Saugleitung zudem kurz, dicht und frei von unnötigen Hochpunkten. Der Rohrquerschnitt darf nicht kleiner als der gewählte Pumpeneinlass sein.

Füllen und nehmen Sie die Pumpe vor dem ersten Betrieb entsprechend der Anleitung in Betrieb. Lassen Sie sie nie trocken laufen, es sei denn, die zugelassene Ausführung ist für diesen Zustand ausgelegt. Prüfen Sie außerdem die Motor-Drehrichtung, bevor die Pumpe an den vollständigen Prozess angeschlossen wird.

Bediener sollten Vibration, Geräusch, Lagertemperatur, Förderstrom und Druck überwachen. Wenn die Pumpe den Ansaugvorgang verliert, ist sie abzustellen und die Saugleitung, der Flüssigkeitsstand, die Luftsteuereinheit und der Einlasszustand zu prüfen.

Elektroarbeiten und Installationen in explosionsgefährdeten Bereichen müssen von qualifiziertem Personal nach den örtlichen Vorschriften ausgeführt werden.

Häufig gestellte Fragen

Benötigt die Pumpe vor dem ersten Start Wasser?

Ja. Das Gehäuse muss normalerweise zunächst befüllt und korrekt in Betrieb genommen werden. Danach unterstützt das Selbststeuersystem spätere Starts unter geeigneten Bedingungen.

Kann sie Abwasser fördern?

Ja, ausgewählte Modelle können Abwasser und Flüssigkeiten mit begrenzten Partikeln transportieren. Partikelgröße und -konzentration müssen jedoch vor der Auswahl bestätigt werden.

Kann sie korrosive Chemikalien handhaben?

Ja. Edelstahl, verstärkter Kunststoff, UHMWPE und ausgekleidete Optionen sind verfügbar. Der endgültige Werkstoff hängt von der genauen Chemikalie und Temperatur ab.

Ist der Motor eingetaucht?

Nein. Der Motor ist oberhalb der Pumpe und des Flüssigkeitspegels installiert. Das erleichtert Inspektion und Wartung.

Pumpenauswahl anfordern

Senden Sie uns den erforderlichen Förderstrom, die Förderhöhe, die Saughöhe, den Flüssigkeitsnamen, die Temperatur, Dichte, Partikelgehalt, Spannung, Frequenz und Installationsdetails. XSU Pump empfiehlt eine geeignete selbstgesteuerte Selbstansaugpumpe und erstellt ein technisches Angebot.
